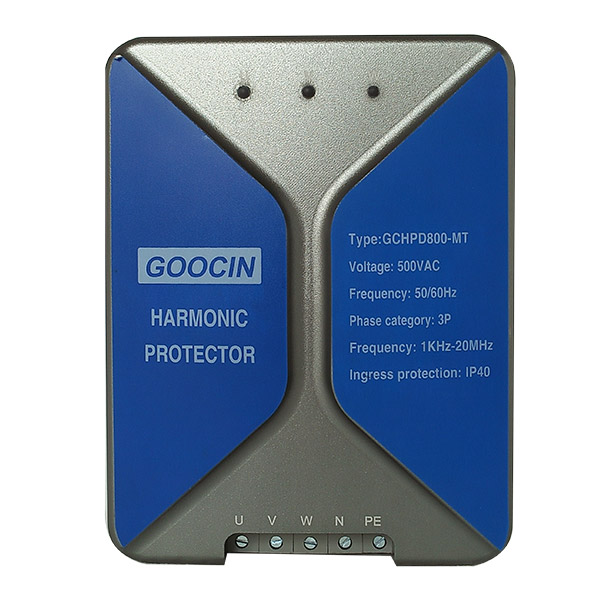

諧波保護器
隨之電力電子技術的飛速發展、非線性負荷的增加，配電網絡中電壓電流畸變越來越嚴重，尤其是2kHz以上的高次諧波對用電設備的干擾最為嚴重，如電子設備、精密儀器設備、計算機系統、PLC、DCS通信設備、傳感器等，它們對電網的質量要求極高。若在這些設備的輸入側安裝GCHPD600系列諧波保護器，便可有效的保護控制系統的電子設備，使其免收高次諧波的危害。
主要特色 MAIN FEATURES
隨時跟蹤電網中電源波形，瞬時濾除電網中的諧波及電源波形，矯正因諧波影響而產生畸變的電壓波形。
吸收功率高達數千瓦的浪涌信號。
有效的濾除電網中的高頻脈沖尖峰、高頻諧波對于用電設備的干擾。
可以減少控制設備的死機、提高設備壽命、減少諧波對設備的危害。
并聯在電路中將高次諧波危害消除在發生源。
產品型號 GCHPD600-1 GCHPD600-3
電壓等級 AC160V-280V AC300V-500V
額定頻率 50Hz/60Hz
保護頻率 2k-10MHz
耐壓 ac2000V/1min
鉗位電壓 對2500V的浪涌電壓可以限制在1000V以下
抗浪涌電流 對2500V的浪涌電壓，浪涌電流不超過1000A（80us/20us）
泄漏電流 1mA
最大脈沖電流 12000A
功耗 ＜1W
溫升 ＜5℃
節點容量 100A
接線端 L、N、PE U、V、W、N、PE
A16諧波保護器
電路連接方式 單相接地 △/Y
外形尺寸 120×165×79mm 120×165×79mm
外接開關容量 10A/1P,16A/1P 10A/3P,16A/3P
環境溫度 -30℃～*70℃
震蕩波抗擾度 IEC60255-22-1Ⅲ級
靜電放電抗擾度 IEC60255-22-2Ⅲ級
射頻電磁場輻射抗擾度 IEC60255-22-3Ⅲ級
電快速瞬變脈沖群抗擾度 IEC60255-22-4Ⅲ級

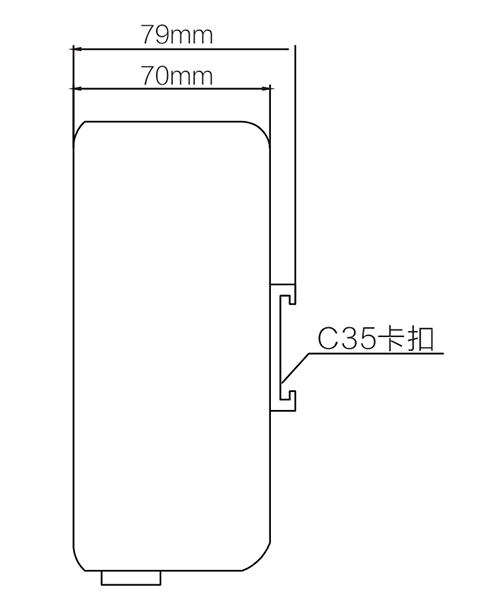

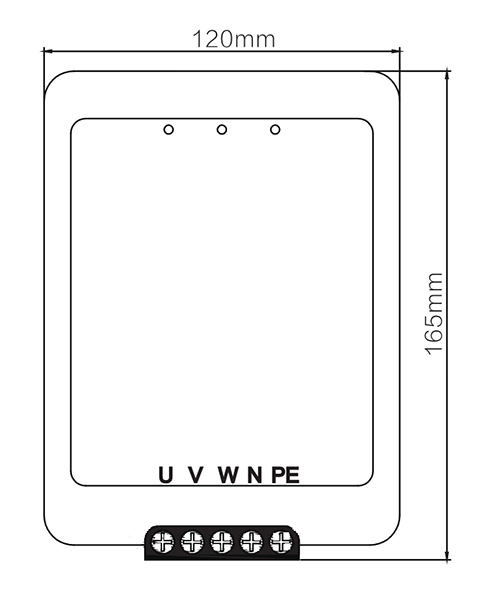

外形尺寸圖（單位：mm）SHAPE DIMENSION FIGURE
