抗諧波智能無功補償模塊
產品簡介 PRODUCT INTRODUCTION
模塊產品的出現是無功補償及濾波裝置的重大變革，是未來市場的主流，是一種服務理念的提升。模塊單元是由本公司自主研發和生產。所有零部件的選型均經過精密計算、設計、生產、試驗。
模塊裝配的柜體比傳統柜體的優點主要有：容量更大，易于擴展，安裝方便，結構緊湊，布局簡潔美觀；單元間采用無孔連接，改善電能質量，延長電氣設備使用壽命；保護措施齊全，如缺相、過熱、諧波等保護；產品質量責任更明確，不會像傳統柜體出現問題元器件廠商互相推諉的現象。選用模塊產品，得到售前、售中和售后于一體的服務，是解決設計院、成套制造廠及用戶方統一的綜合服務平臺。
產品特點 PRODUCT FEATURES
補償濾波模塊形成標準化、小型化、簡單化
節省工程開支，達到較優性價比
操作運輸方便，節省時間空間
多重保護功能，設備更安全
標配7%電抗器，抑制諧波放大
靜態/動態投切，適應多種場合
多種容量選擇，滿足客戶要求
| 適用場合 | 系統以5、7次以上頻率諧波為主 |
電容額定電壓 | 480/280V |
配套電抗率 | 7% |
單組安裝容量 | ≤40kVar |
相數 | 三相 |
系統額定電壓 | 400/230V |
響應時間 | 20ms |
投切開關 | 過零開關 |
控制電壓 | 動態：12VDC |
放電時間 | 帶放電電阻 t≤3min |
防護等級 | 戶內柜式 IP30 |
冷卻 | 強制風冷和自然風冷 |
溫度控制 | 濾波電抗器內部熱敏開關/機殼內熱敏電阻 |

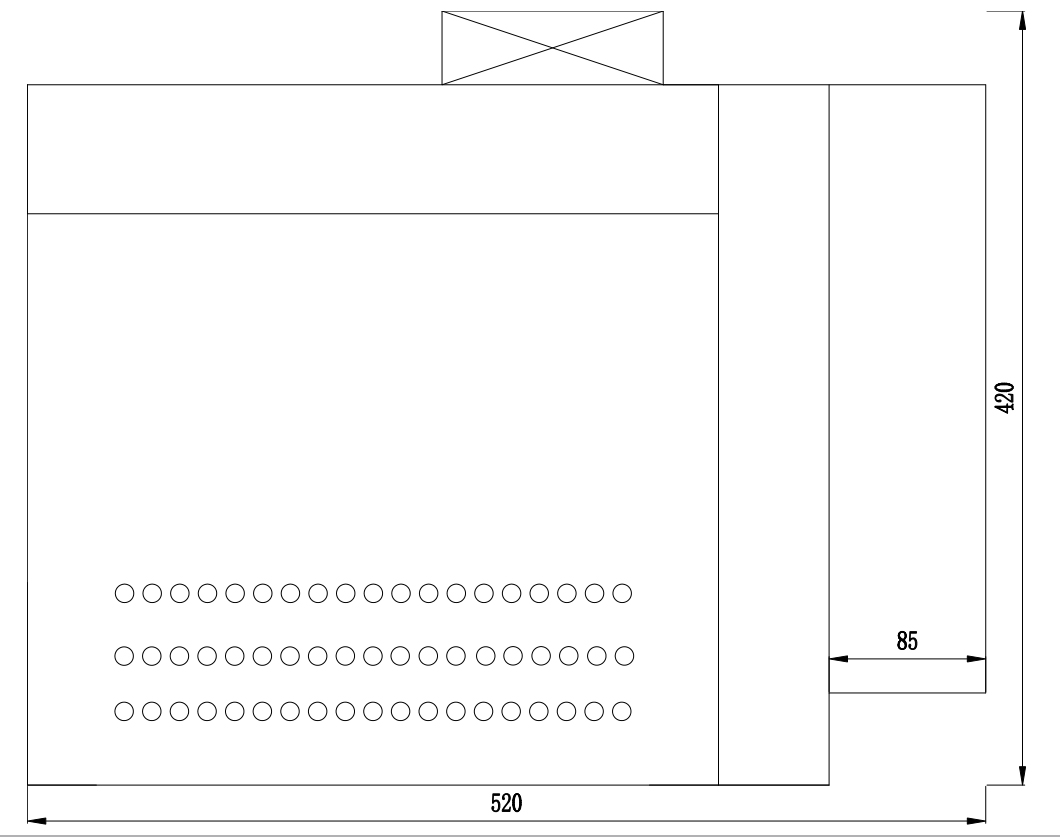

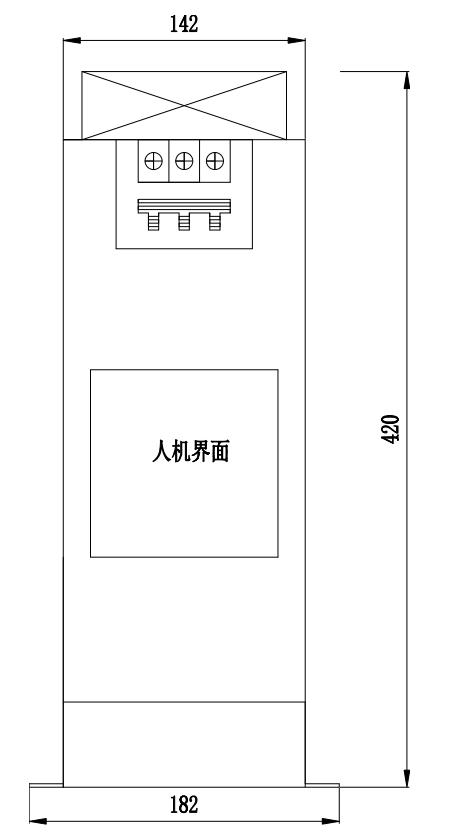

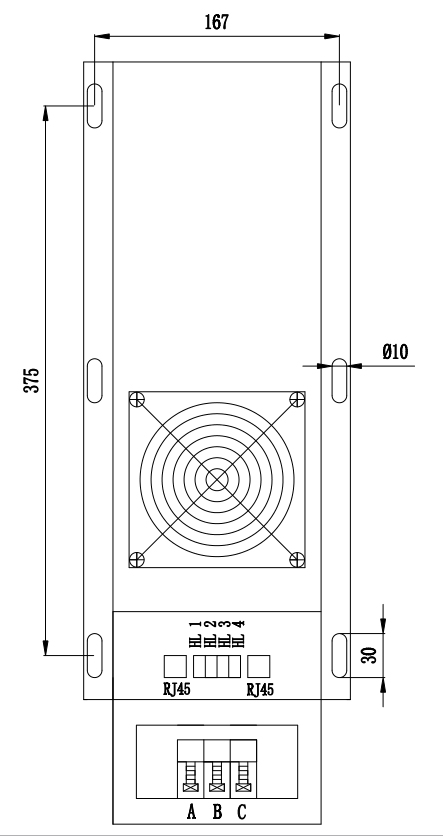

產品型號 | 額定功率 | 外形尺寸 |
GC-KDZC-15/480/7 | 15千乏 | 182*420*520 |
GC-KDZC-20/480/7 | 20千乏 | 182*420*520 |
GC-KDZC-25/480/7 | 25千乏 | 182*420*520 |
GC-KDZC-30/480/7 | 30千乏 | 182*420*520 |
GC-KDZC-40/480/7 | 40千乏 | 182*420*520 |
GC-KDZF-15/280/7 | 3*5千乏 | 182*420*520 |
GC-KDZF-20/280/7 | 3*6.67千乏 | 182*420*520 |
GC-KDZF-25/280/7 | 3*8.34千乏 | 182*420*520 |
GC-KDZF-30/280/7 | 3*10千乏 | 182*420*520 |
