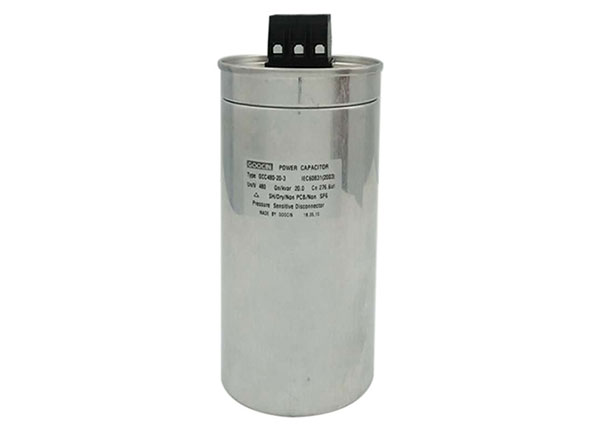

主要特色 MAIN FEATURES
◎執行標準：IEC60831-1-2002,IEC60831-2-1995,EN60831,EIA-456-A
◎外形結構：圓柱形或橢圓形鋁合金外殼，原色或噴塑處理
◎個性特點：散熱好、低阻抗、低損耗、重量輕、體積小
◎內填充物：以N2為主的惰性氣體作為保護氣體和灌裝可降解環氧樹脂
◎內用材料：優質耐高溫薄膜
◎保護方式：過壓力切斷保護，100%防暴
◎使用壽命：運行180000小時電容失效率﹤6%
技術參數 TECHNICAI DATA
◎工作電壓：100-1000VAC
◎單體容量：1-40Kvar 允許過電壓：≤1.3Ue
◎允許過電流：≤2le
◎諧波分量在內的電壓峰值：≤1.22Ue
◎連續過電流：≥1.4×le,特殊設計可達2.0×le
◎抗浪涌電流：≥300×le
◎電容偏差：0- +5%
◎介電損失：≤0.2w/kvar
◎試驗電壓：極間2.15倍Ue持續時間5s，極殼AC3.8KV持續時間2s
◎殘壓：斷電后1分鐘內放電至50V以下
◎溫度類別：-40℃- +70℃
◎海拔高度：≤4000m
型號說明 MODEL ILLUSTRATION
| GC: 制造廠代號 |
C：電容器 |
480：額定電壓（VAC）共補（線電壓）；分補（相電壓） |
30：額定容量或電容量 |
3：1-單相電容器；3-三相電容器 |
E：缺省-E型，歐標 G-國標 H-重載型 |

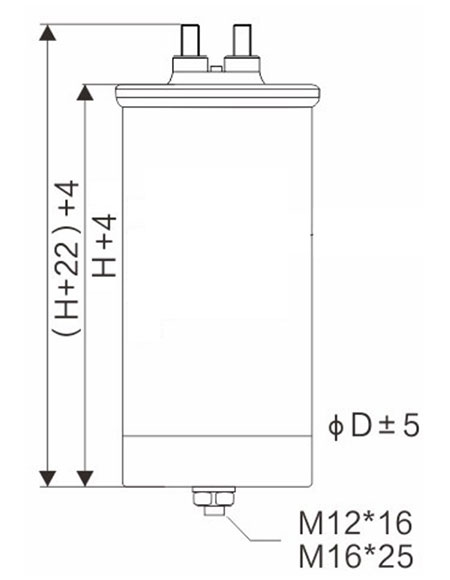

單相電容器外形尺寸圖：

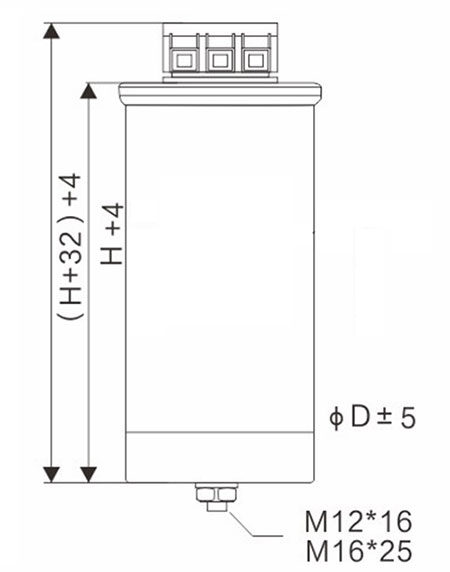

三相電容器外形尺寸圖
選型表 SELECTION TABLE
電壓等級（V） | 型號規格 | 容量 | 外形尺寸 | 安裝尺寸 | |
φD | H | ||||
277 | GCC277-5-1 | 5 | 76 | 240 | 12*16 |
GCC277-7.5-1 | 7.5 | 86 | 240 | 12*16 | |
GCC277-10-1 | 10 | 96 | 260 | 16*25 | |
GCC277-13.3-1 | 13.3 | 106 | 260 | 16*25 | |
GCC277-15-1 | 15 | 116 | 260 | 16*25 | |
GCC277-16.7-1 | 16.7 | 116 | 260 | 16*25 | |
GCC277-20-1 | 20 | 116 | 290 | 16*25 | |
303 | GCC303-5-1 | 5 | 76 | 240 | 12*16 |
GCC303-7.5-1 | 7.5 | 86 | 240 | 12*16 | |
GCC303-10-1 | 10 | 96 | 260 | 16*25 | |
GCC303-13.3-1 | 13.3 | 106 | 260 | 16*25 | |
GCC303-15-1 | 15 | 116 | 260 | 16*25 | |
GCC303-16.7-1 | 16.7 | 116 | 260 | 16*25 | |
GCC303-20-1 | 20 | 116 | 290 | 16*25 | |
電壓等級（V） | 型號規格 | 容量 | 外形尺寸 | 安裝尺寸 | |
φD | H | ||||
480 | GCC-480-15-3 | 15 | 96 | 260 | 16*25 |
GCC-480-20-3 | 20 | 106 | 260 | 16*25 | |
GCC-480-25-3 | 25 | 116 | 260 | 16*25 | |
GCC-480-30-3 | 30 | 116 | 290 | 16*25 | |
GCC-480-33.5-3 | 33.5 | 136 | 260 | 16*25 | |
GCC-480-40.2-3 | 40.2 | 136 | 290 | 16*25 | |
525 | GCC-525-15-3 | 15 | 96 | 260 | 16*25 |
GCC-525-20-3 | 20 | 106 | 260 | 16*25 | |
GCC-525-25-3 | 25 | 116 | 260 | 16*25 | |
GCC-525-30-3 | 30 | 116 | 290 | 16*25 | |
GCC-525-37.3-3 | 37.3 | 136 | 290 | 16*25 | |
GCC-525-40-3 | 40 | 136 | 290 | 16*25 | |
電壓等級（V） | 型號規格 | 容量 | 外形尺寸 | 安裝尺寸 | |
φD | H | ||||
280 | GCC280-5-1G | 5 | 86 | 240 | 12*16 |
GCC280-10-1G | 10 | 96 | 240 | 16*25 | |
GCC280-15-1G | 15 | 116 | 240 | 16*25 | |
GCC280-20-1G | 20 | 116 | 290 | 16*25 | |
300 | GCC300-5-1G | 5 | 86 | 240 | 12*16 |
GCC300-10-1G | 10 | 96 | 240 | 16*25 | |
GCC300-15-1G | 15 | 116 | 240 | 16*25 | |
GCC300-20-1G | 20 | 116 | 290 | 16*25 | |
480 | GCC-480-15-3G | 15 | 96 | 240 | 16*25 |
GCC-480-20-3G | 20 | 116 | 240 | 16*25 | |
GCC-480-25-3G | 25 | 116 | 290 | 16*25 | |
GCC-480-30-3G | 30 | 136 | 290 | 16*25 | |
525 | GCC-525-15-3G | 15 | 96 | 240 | 16*25 |
GCC-525-20-3G | 20 | 116 | 240 | 16*25 | |
GCC-525-25-3G | 25 | 116 | 290 | 16*25 | |
GCC-525-30-3G | 30 | 136 | 290 | 16*25 | |

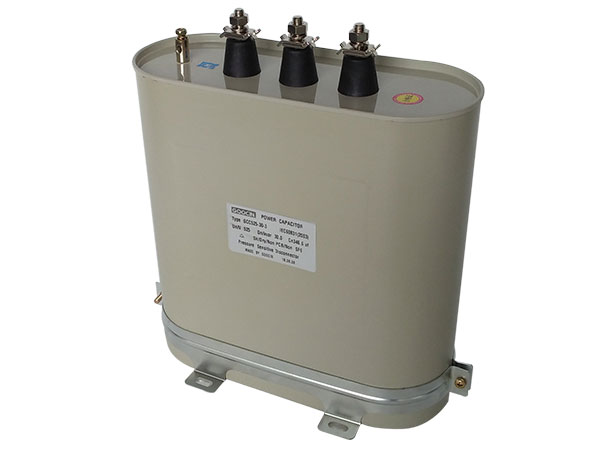

H型重載電容器
概述 SUMMARY
該系列電容器具有低壓自愈式產品的所有特性，采用優質的基材，先進的制造工藝制作而成。主要用于50Hz或60Hz的電力系統中，提高功率因數，減少無功損耗改善電壓質量。該產品采用一次成型鋁外殼，不易生銹，散熱性能優越；產品整體密封，采用超壓自動拉斷內部安全裝置，雙重電器保護使產品在運行時安全可靠并能保持優良穩定的電氣性能。 特別適用于電能質量惡劣的環境，更符合國內使用習慣。
特點 FEATURE
◎耐高的浪涌電流（300In）
◎長使用壽命（100000小時）
◎干式結構，無油
◎全鋁外殼
◎多芯子結構，高過流能力
◎過壓保護裝置
◎防爆，防火，防漏
選型表 SELECTION TABLE

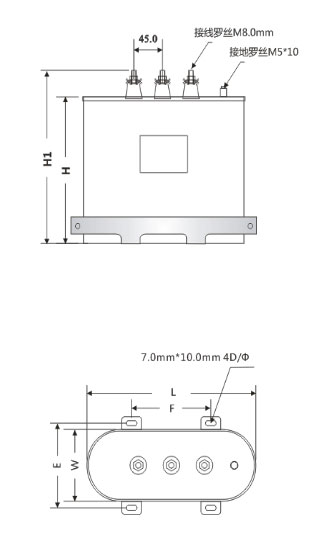

電壓等級（V） | 型號規格 | 容量 | 外形尺寸 | 安裝尺寸 | |||
長 | 寬 | 總高 | 寬 | 長 | |||
480 | GCC480-25-3H | 25 | 195 | 66 | 260 | 87.5 | 106 |
480 | GCC480-30-3H | 30 | 254 | 100 | 310 | 120 | 120 |
480 | GCC480-40-3H | 40 | 254 | 100 | 310 | 120 | 120 |
480 | GCC480-30-1H | 30 | 254 | 100 | 310 | 120 | 120 |
480 | GCC480-33.5-1H | 33.5 | 254 | 100 | 310 | 120 | 120 |
525 | GCC525-25-3H | 25 | 254 | 100 | 310 | 120 | 120 |
525 | GCC525-30-3H | 30 | 254 | 100 | 310 | 120 | 120 |
525 | GCC525-40-3H | 40 | 254 | 100 | 310 | 120 | 120 |
525 | GCC525-30-1H | 30 | 254 | 100 | 310 | 120 | 120 |
525 | GCC525-37-1H | 37 | 254 | 100 | 310 | 120 | 120 |
