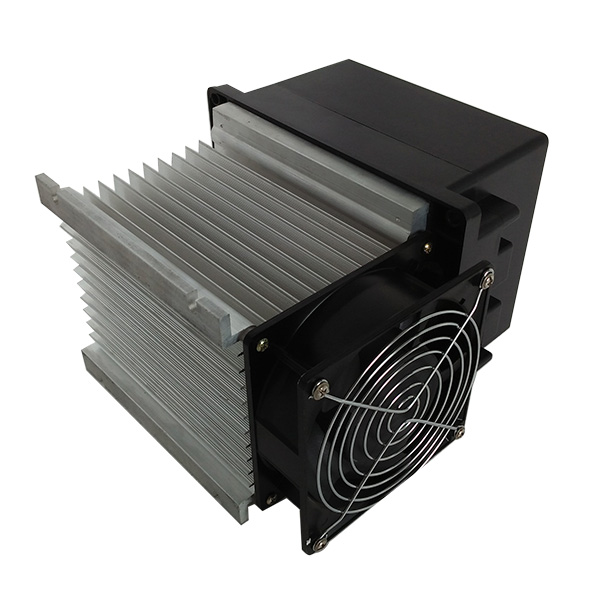

可控硅調節開關是一種能夠?qū)ρa償電容器進行無涌流快速頻繁投切的電子式大功率器件，主要是由大功率可控硅模塊、光電隔離觸發電路組成，具有電壓過零觸發、投入時無涌流、電流過零分段、斷開時不產生高壓、無觸點無火花、無震蕩無諧波干擾等優點，特別適用于快速頻繁投切的低壓動態無功補償領域。
型號說明/MODEL ILLUSTRATION
GCS-CT-400/60 |
| GCS-C：產品代號 |
T：T三項共補 |
S：S單相分補 |
400：電壓等級（VAC） |
60: 最大控制容量（Kvar） |
產品特點 MAIN FEATURES
◎具有良好的動態跟蹤快速補償特征
◎?qū)崿F(xiàn)電容在零電壓時導通，在零電流時關斷
◎采用限流上升率技術，提高了調節開關抗諧波能力
◎避免對電源系統的電流和電壓的沖擊
◎抗干擾電路設計，提高調節開關的抗干擾能力，有效防止誤觸發
◎可延長投切設備的使用壽命
技術參數 TECHNICAL DATA
◎額定電壓：400V/690V
◎控制電容：≤60Kvar(GCS-CT) ≤60Kvar(GCS-CT，每相20Kvar)
◎環境溫度：-25℃- +55℃
◎投切時間：≤20ms
◎控制電壓：DC12V電流20mA/路

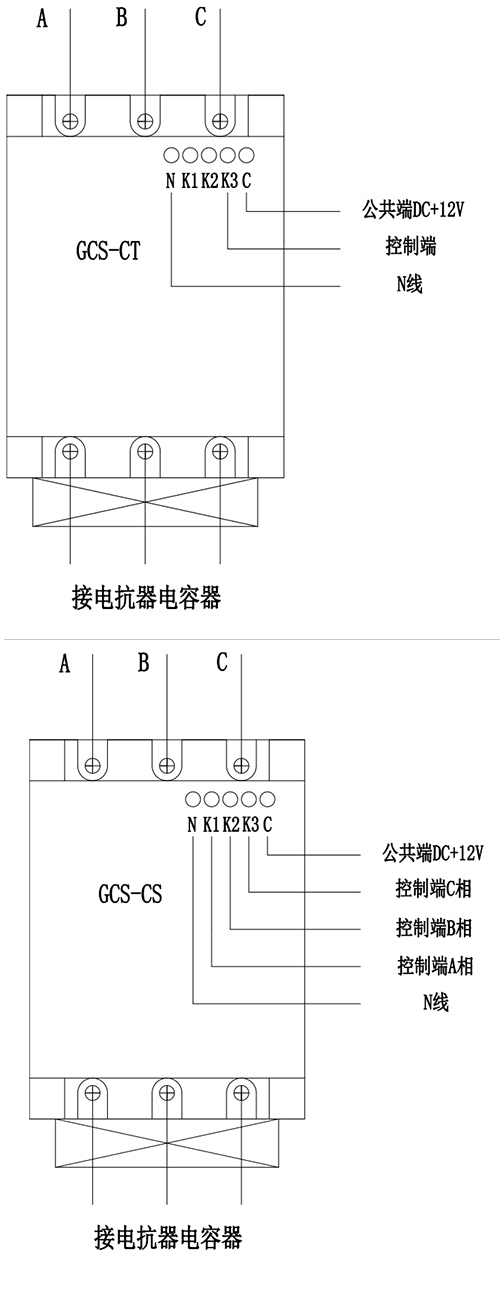

接線圖/TERMIAL WIRING DIAGRAM

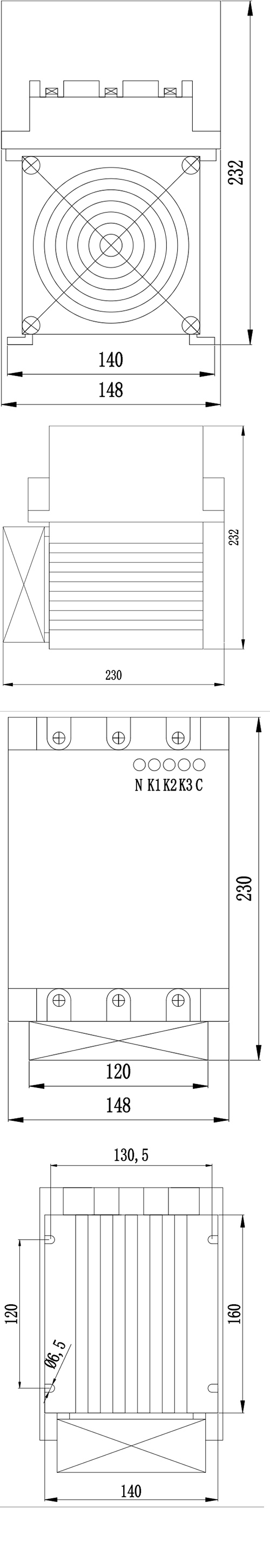

安裝尺寸圖/INSTALLATION SIZE
