智能無功補償模塊
產品簡介 PRODUCT INTRODUCTION
智能電容器是適用與0.4kV低壓配電網、高效節能、降低線損、提供功率因素和電容質量的新一代無功補償設備。它由智能測控單元、投切開關、保護裝置、低壓電力電容器組成一個獨立完整的智能無功補償系統，替代傳統多種分散器件組成的無功補償裝置。
適用范圍 SCOPE OF APPLICATION
0.4kV低壓配電網
產品特點 PRODUCT FEATURES
一體化、多功能、易操作
三相獨立采樣、共分補混合控制
模塊化結構、體積小、接線簡單、維護方便
具有先進的通訊、信息和控制功能，可以聯網運行
保護設計 PROTECTION DESIGN
設有過壓、欠壓、過流、缺相、開關故障、三相不平衡、過溫等保護
控制器采用超強抗干擾單片機設計，整機系統自檢，工作中不死機，避免產生不補償或過補償。
零部件工作原理 THE WORKING PRINCIPLES OF PARTS
1、智能組件部分
智能組件中所有電子元件均采用寬溫型和工業品級，能夠適應溫度變化大、電磁干擾嚴重的惡劣環境，可以長時間不間斷地可靠工作。
2、過零投切開關部分
投切低壓電力電容器采用基于大功率晶閘管或繼電器為開關元件的 “零投切開關電器”，基于晶閘管或繼電器的開關電器可以在其觸點兩端交流電壓為零時閉合觸點，觸點閉合時可以在通過其交流電流為零時斷開觸點，從而使投、切負載產生的涌流極小。晶閘管開關可輕松應對大諧波電網環境，更可靠，更穩定。
3、快速斷路器
快速斷路器采用小型斷路器，在10倍額定電流時100ms內斷開，用于電流速切總保護，避免跳上級開關，同時作為電源接入端子和電源總開關。
4、低壓電力電容器
產品中的低壓電力電容器采用自愈式低壓并聯補償電容器。電容器內使用漸進式加厚鋁鋅金屬化聚丙烯薄膜作為電介質，薄膜厚度與該處的電流密度成正比，具有良好的可靠性。電容器內置溫度傳感器、反映電容器過電壓、過諧波、漏電流過大和環境溫度過高等情況下電容器內部發熱程度，實現過溫保護。
產品選型 THE PRODUCT SELECTION
產品型號 | 額定功率 | 外形尺寸 |
GC-KDZC-480/15 | 15千乏 | 182*380*520 |
GC-KDZC-480/20 | 20千乏 | 182*380*520 |
GC-KDZC-480/25 | 25千乏 | 182*380*520 |
GC-KDZC-480/30 | 30千乏 | 182*380*520 |
GC-KDZC-480/40 | 40千乏 | 182*380*520 |
GC-KDZF-280/15 | 3*5千乏 | 182*380*520 |
GC-KDZF-280/20 | 3*6.67千乏 | 182*380*520 |
GC-KDZF-280/25 | 3*8.34千乏 | 182*380*520 |
GC-KDZF-280/30 | 3*10千乏 | 182*380*520 |

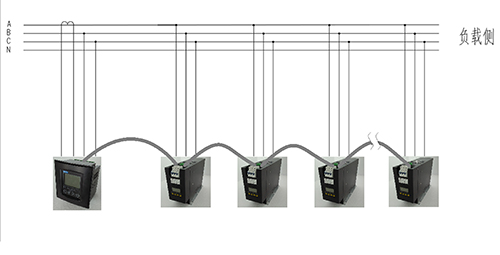

產品接線示意圖 TERMIAL WIRING DIAGRAM
