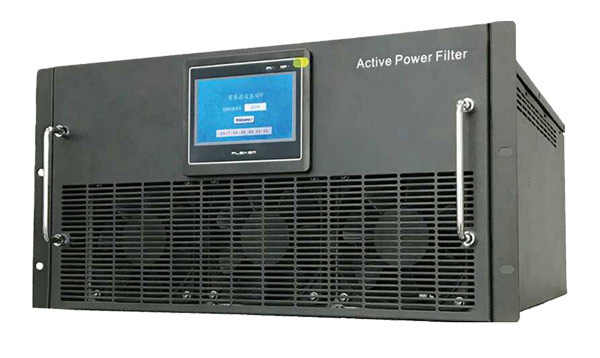

APF原理 THE PRINCIPLE OF APF
GCAPF有源濾波器，是一種用于動態抑制諧波、補償無功、矯正不平衡系統的新型電力電子裝置，它能夠?qū)Υ笮『皖l率都變化的諧波以及變化的無功進行補償，同時能在容量范圍內矯正三相不平衡系統，它利用可控的功率半導體器件向電網注入與原有諧波電流、無功電流、負序及另需電流幅值相等、相位相反的電流，使系統電流的THDi≤5%，PF=0.99,并能平衡三相電流。
功能 FUNCTION
系統THDi≤5%，2-50次諧波電流補償
系統PF=0.99,且連續容感性電流補償
系統三相不平衡電流矯正
APF技術參數 TECHNICAL PARAMETERS
額定電壓（V） AC380±20%
工作頻率（Hz）50±5
電氣連接 三相三線/三相四線
功率拓?fù)?三電平
單模塊補償容量 50A 100A 150A
CT要求 150/5-10000/5
諧波補償 支持
濾波范圍 2～50次諧波，各次諧波可分別設定補償
濾波能力 ＞90%
無功補償 支持容感性無功連續補償
不平衡補償 支持
響應時間 ＜5ms
整機效率 ＞97%
多臺并聯運行 并聯運行，單柜最大并機數量6臺
保護功能 過欠壓保護、短路保護、過溫保護、過補償保護、自檢保護等
開關頻率 20KHz
控制算法 瞬時無功功率、FFT、對稱分量法、直接電流控制等
通訊功能 采用Modbus通訊協議，支持現場及遠程電腦同時監控（RS485）,可拓展CAN總線、網絡通訊接口、WiFi
安裝方式 機架式/壁掛式
外形尺寸 50/100A：440mm*575mm*255
（寬*深*高） 150A：500mm*620mm*232
重量 ＜50kg
防護等級 IP30或按照用戶要求定制
冷卻方式 強迫風冷
顏色 黑色細砂紋
環境溫度 -15℃～+40℃
相對濕度 最大90%，無凝露
海拔高度 安裝海拔小于2000米，2000-4000米之間，根據國標GB/T3859.2，每增加100米，容量降低1%
產品特征 PRODUCT CHARACTERISTICS
并聯連接，容易維護
雙DSP+FPGA全數字控制系統
先進的FFT算法、瞬時無功功率算法及對稱分量算法，可選擇性補償2～50次諧波
可選擇性補償諧波、無功、不平衡，或者同時補償
完善的保護系統，包括交流過欠壓保護、直流過欠壓保護、短路保護、過溫保護、過補償保護、自檢保護等，保證系統安全進行
可設置的容量限定輸出，不會發生過載問題
模塊化設計，可多臺并聯運行，控制簡單
友好的中文人機界面，操作簡單
故障顯示及故障記錄
狀態變量顯示：電壓、電流、頻率、諧波分量及序分量、電流諧波即便率、電壓諧波畸變率
產品選型 THE PRODUCT SELECTION
產品型號 額定輸出電流（A） 額定電壓 安裝方式 模塊尺寸（W*D*H）mm
GCAPF4-050/400M 50 400 抽屜式 440*575*255
GCAPF4-100/400M 100 400 抽屜式 440*575*255
GCAPF4-150/400M 50 400 抽屜式 500*620*232
型號說明 MODEL SPECIFICATION
GCAPF4-100/400M
GCAPF: APF產品代號
4或3： 4，適用于三相四線系統
3，適用于三相三線系統
100：額定工作電流
400：額定工作電壓
M：模塊
備注：APF成套裝置按照客戶要求制作柜型和尺寸，最大電流達900A。

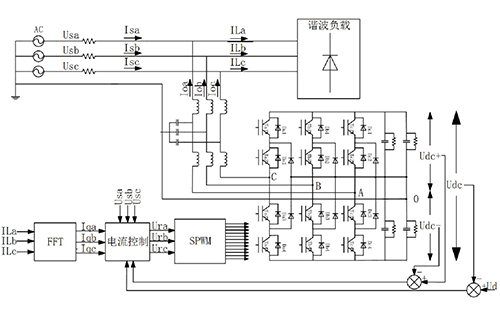

APF原理框圖

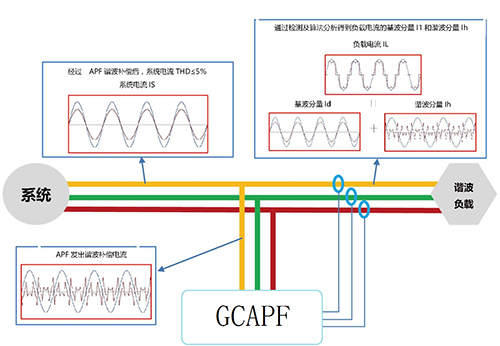

APF運行原理示意圖
