靜止無功發生器裝置

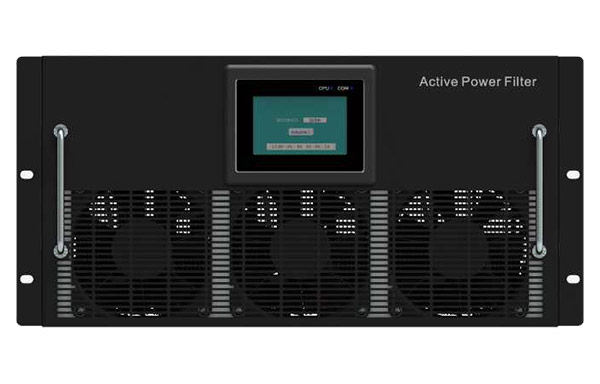

靜止無功發生器模塊
SVG原理 THE PRINCIPLE OF SVG
靜止無功發生器（SVG）通過外部電流互感器（CT）實時檢測負載電流，經過轉換傳入DSP數字控制芯片，分析計算得出負載電流無功電流分量（包括感性電流及容性電流），反相后即為需要補償?shù)臒o功電流分量，通過FPGA產生PWM控制信號，驅動三電平逆變器產生滿足要求的無功補償電流，使該逆變器電路迅速吸收或者發出所需的補償電流，實現動態補償無功電流的目的，提高系統功率因數。
功能 FUNCTION
系統功率因數為1
容感性無功電流連續補償
矯正三相不平衡系統
與傳統電容補償柜結合，形成SVG+電容補償?shù)臒o功補償系統，突破有級補償界限，實現完美補償功能
技術參數 TECHNICAL PARAMETERS
額定電壓（V） AC380±20%
工作頻率（Hz）50±5
電氣連接 三相三線/三相四線
功率拓?fù)?三電平
單模塊補償容量35kvar 70kvar 100kvar
CT要求 150/5-10000/5
補償范圍 容感性無功連續可調
無功補償 容感性無功連續補償，可設置目標功率因數（-1～1）
諧波補償 支持
不平衡補償 支持
響應時間 ＜5ms
整機效率 ＞97%
多臺并聯運行 并聯運行，單柜最大并機數量6臺
保護功能 過欠壓保護、短路保護、過溫保護、過補償保護、自檢保護等
開關頻率 20KHz
控制算法 瞬時無功功率、FFT、對稱分量法、直接電流控制等
通訊功能 采用Modbus通訊協議，支持現場及遠程電腦同時監控（RS485）,可拓展CAN總線、網絡通訊接口、WiFi
安裝方式 機架式/壁掛式
外形尺寸 35kvar 70kar：440mm*575mm*232
（寬*深*高） 100kvar：500mm*620mm*232
重量 ＜50kg
防護等級 IP30或按照用戶要求定制
冷卻方式 強迫風冷
顏色 黑色細砂紋
環境溫度 -15℃～+40℃
相對濕度 最大90%，無凝露
海拔高度 安裝海拔小于2000米，2000-4000米之間，根據國標GB/T3859.2，每增加100米，容量降低1%
產品特征 PRODUCT CHARACTERISTICS
并聯連接，容易維護
雙DSP+FPGA全數字控制系統
智能補償容感性負載產生的無功分量，-1～1功率因數連續可調
具有一定的諧波補償能力
完善的保護系統，包括交流過欠壓保護、直流過欠壓保護、短路保護、過溫保護、過補償保護、自檢保護等，保證系統安全進行
可設置的容量限定輸出，不會發生過載問題
模塊化設計，可多臺并聯運行，控制簡單
友好的中文人機界面，操作簡單
故障顯示及故障記錄
狀態變量顯示：電壓、電流、頻率、諧波分量及序分量、電流諧波即便率、電壓諧波畸變率
產品選型 THE PRODUCT SELECTION
產品型號 額定補償容量 額定電壓 安裝方式 模塊尺寸（W*D*H）mm
GCSVG4-035/400M 35 400 抽屜式 440*575*255
GCSVG4-070/400M 70 400 抽屜式 440*575*255
GCSVG4-100/400M 100 400 抽屜式 500*620*232
型號說明 MODEL SPECIFICATION
GCSVG4-100/400M
GCSVG: SVG產品代號
4或3：4，適用于三相四線系統
3，適用于三相三線系統
100： 額定補償容量
400： 額定工作電壓
M： 模塊
備注：SVG成套裝置按照客戶要求制作柜型和尺寸，最大補償容量達600千乏。

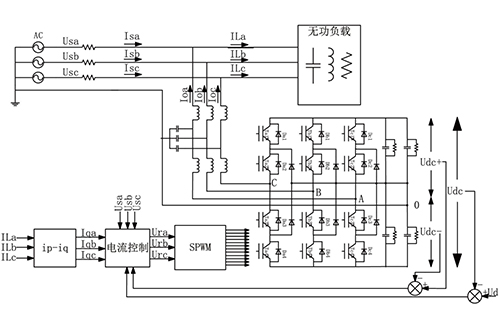

SVG原理框圖

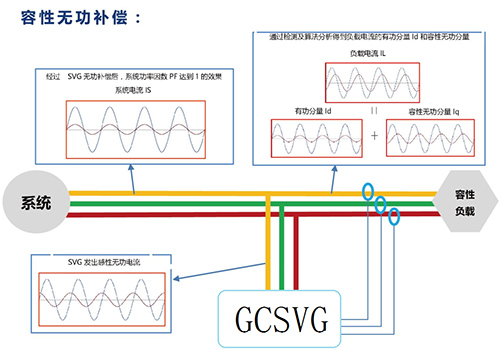

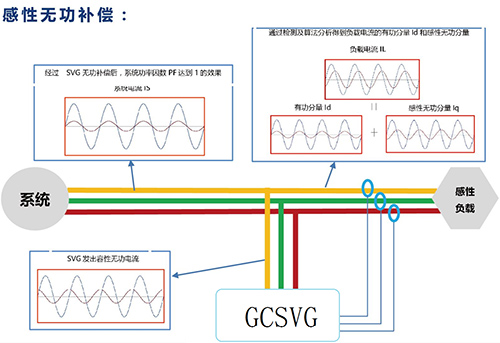

SVG運行原理示意圖
